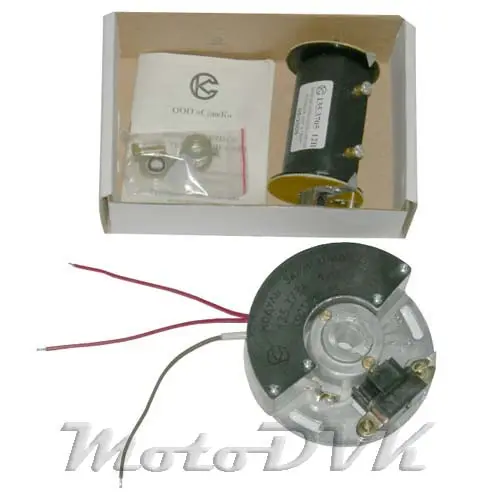

Зажигание бесконтактное электронное на Днепр с катушкой

Бесконтактная система зажигания (БСЗ) 135.3734 предназначена для работы в системе зажигания 2-цилиндровых карбюраторных двигателей мотоциклов типа "Урал" и "Днепр" всех модификаций с 12-ти вольтовой системой электрооборудования, взамен серийных контактной ( прерыватель ПМ302) и бесконтактной систем зажигания (датчик 17.3847, коммутатор 47.3734).
Бесконтактная система зажигания разработана с целью повышения технических характеристик мотоцикла за счет:
- улучшения запуска в холодное время;
- стабильности работы двигателя благодаря уменьшению асинхронизма искр и
стабильности характеристик опережения момента искрообразования во времени;
- снижения токсичности выхлопных газов, расхода горючего и нагара на свечах
благодаря увеличению индуктивной фазы искры;
- устойчивого запуска двигателя при снижении напряжения аккумуляторной
батареи до 6 В;
- снижения трудоемкости монтажа и обслуживания БСЗ;
- ограничения величины тока и времени его протекания через первичную обмотку
катушки зажигания для предотвращения её от перегрева и разряда аккумулятора.


Наилучшие параметы искрового разряда обеспечиваются с катушкой 135.3705, специально разработанной для этой системы, однако модуль работоспособен с любыми другими мотоциклетными катушками зажигания (Б 204, Б 201).
Используемое в БСЗ электронное регулирование момента искрообразования обеспечивает стабильную работу системы во всех штатных режимах роботы мотоцикла.

Технические данные

1. Номинальное напряжение питания 12В с заземленным "минусом" аккумуляторной батареи.
2. Потребляемый ток при включенном замке зажигания и неработающем двигателе не превышает 0,15 А.
3. Модуль обеспечивает бесперебойное искрообразование при изменении напряжения в бортсети от 6В до 16 В, при этом напряжение на свечах зажигания не изменяется и достигает 17 кВ.
4. Модуль обеспечивает бесперебойное искрообразование при частоте вращения коленчатого вала до 7000 об/мин, при этом ток потребления не превышает 1,5 А.
5. Система зажигания работоспособна в диапазоне окружающих температур от -25 до +85 градусов С.

БСЗ устанавливается на мотоцикл при помощи крепежных деталей входящих в комплект поставки.
