Карбюратор 68И на мотоцикл ИЖ Планета Пекар ( завод )

  • Производители:  Россия
  • Доступность:  На складе
  • Артикул: 5319505
  • Обновлено: 15.11.2018

1 207 грн.




Карбюратор на мотоцикл Иж Планета

Производитель: "PEKAR", Россия

Карбюратор однокамерный, с горизонтальным потоком горючей смеси, диффузором эллипсообразной формы, цилиндрическим дросселем и центрально расположенной поплавковой камерой. Все основные детали карбюратора (корпус, дроссель, поплавковая камера) выполнены из алюминиевого сплава.

Применяемость карбюратора 68И:

Мотоцикл "ИЖ-Планета"; двигатель: ИЖ-П5, ИЖ-7.107-10.

Особенности карбюратора 68И:

  • Оригинальная деталь используется для комплектации на конвейерах заводов производящих мототехнику.
  • Изделие разрабатывалось для конкретных типов двигателей, при установке не требуется адаптация.
  • Выполнение требований ГОСТ 37.001.262-83 по токсичности отработавших газов.
  • Поставляется в фирменной упаковке.
  • Гарантия завода-производителя со дня приобретения 18 месяцев.
  • Наличие сопроводительной документации – паспорт изделия.
  • Изделие сертифицировано (сертификат № РОСС RU.АЕ44.В01619)

Технические характеристики карбюратора 68И:

Диаметр диффузора, мм.

32

Диаметр смесительной камеры, мм.

35

Пропускная способность топливного жиклера, мл/мин.

280

Масса, не более кг.

0,55

Габариты, мм.

77,5х81х157

Привод пускового устройства

дистанционный

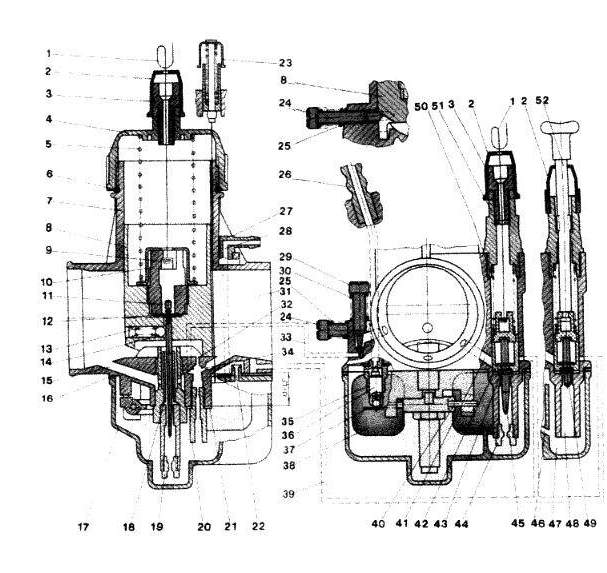

Устройство карбюратора 68И:


1. тросики привода;
2. защитные колпачки;
3. направляющая троса;
4. крышка дроссельного колодца;
5. пружина дросселя;
6. уплотнительное кольцо;
7. корпус;
8. дроссель;
9. муфта троса;
10. стопор муфты;
11. игла дросселя;
12. замок иглы;
13. пружина поджатия иглы;
14. шарин;
15. воздушный канал главной системы;
16. прокладка крышки поплавковой камеры;
17. крышка поплавковой камеры;
18. распылитель;
19. главный топливный жиклер;
20. дозирующая трубка системы холостого хода;
21. стопорная шайба;
22. дренажное отверстие;
23. утолитель поплавка;
24. винт подъема дросселя;
25. пружина винта;
26. топливоподводящий штуцер;
27. балансировочный штуцер;
28. балансировочный канал поплавковой камеры;
29. регулировочный винт системы холостого хода;
30. пружина винта;
31. смесительная камера;
32,34. переходные отверстия системы холостого хода;
33. воздушный канал холостого хода;
35. седло топливного клапана;
36. топливный клапан в сборе;
37. регулировочный элемент;
38. поплавок;
39. канал пускового устройства;
40. ось поплавков;
41. воздушный канал;
42. плунжер пускового устройства в сборе;
43. уплотнительное кольцо;
44. жиклер;
45. игла корректора-обогатителя;
46. отверстие дозирующее;
47. топливный колодец;
48. топливный канал пускового устройства;
49. игла пускового устройства;
50. пружина плунжера;
51. направляющая пружины;
52. шток управления пусковым устройством.
Атрибуты
Двигатель 2-х тактный
Материал Комбинированный
Производитель Россия
ТМ Пекар
